روتاری در دستگاه لیزر فایبر مارکینگ
روتاری یکی از تجهیزات جانبی مهم در دستگاههای لیزر فایبر مارکینگ است که برای مارکزنی و حکاکی سطوح استوانهای، گرد و قطعاتی با اشکال دوار استفاده میشود. این ابزار با ایجاد چرخش یکنواخت و هماهنگ با تابش لیزر، امکان حک دقیق و پیوسته را فراهم میکند. در این مقاله، عملکرد روتاری، انواع آن، کاربردها، مزایا و نکات مهم کاربری بررسی میشود.
با گسترش فناوری لیزر فایبر و نیاز به حکاکی روی قطعات استوانهای – از بدنه خودکار و حلقه گرفته تا لیوانهای استیل و قطعات صنعتی – استفاده از سیستم روتاری ضروری شده است. دستگاههای لیزر فایبر بهصورت پیشفرض برای سطوح صاف طراحی شدهاند، اما با افزودن روتاری، امکان مارکزنی دقیق روی محیط ۳۶۰ درجه اجسام فراهم میشود.
روتاری چیست؟
روتاری (Rotary Attachment) ابزاری است که به محور چرخان مجهز بوده و قطعه را حین حکاکی لیزری با سرعت و زاویه مشخص میچرخاند. این چرخش باعث میشود انرژی لیزر تمام محیط جسم گرد را بدون ایجاد کشش، شکست یا بریدگی طی کند.
بلوک اصلی اجزای روتاری شامل:
موتور استپر (Stepper Motor)
سهنظام یا فک گیرنده
بستر نگهدارنده قطعه
کنترلر هماهنگ با نرمافزار (معمولاً EzCad)
انواع روتاری در لیزر فایبر

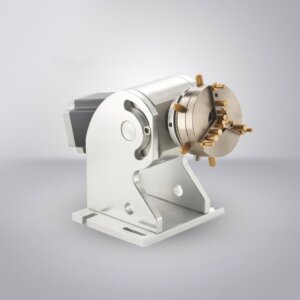

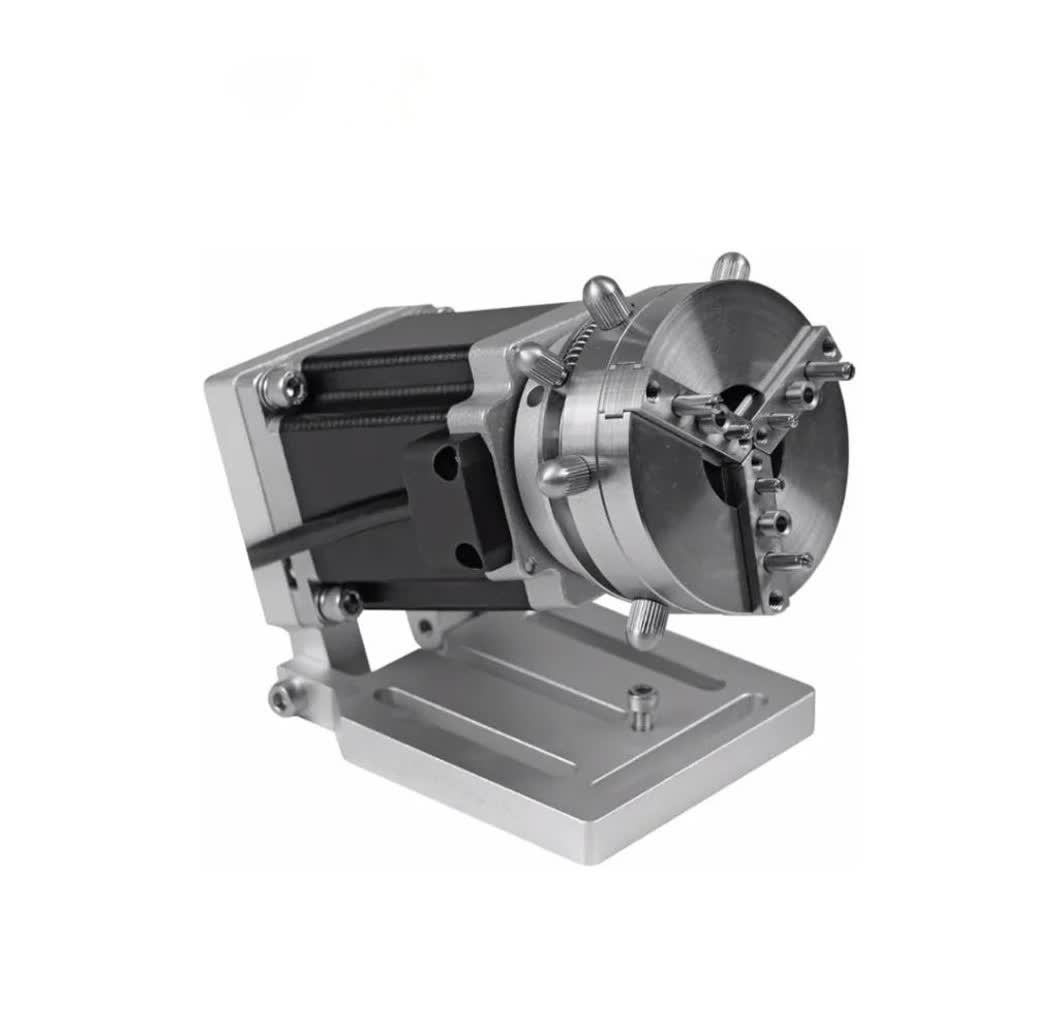

1. روتاری سهنظام (3-Jaw Chuck Rotary)
پرکاربردترین نوع. ویژگیها:
قابلیت گرفتن انواع اجسام استوانهای و مخروطی
دقت بالا
مناسب برای فلزات و قطعات سنگین
کاربرد صنعتی
2. روتاری غلطکی (Roller Rotary)
دارای دو غلطک لاستیکی یا آلومینیومی.
ویژگیها:
مناسب لیوان، بطری، ماگ و قطعات بزرگ
نصب آسان و سریع
مناسب برای کارهای عمومی
3. روتاری خودکار (Auto-Clamping Rotary)
نوع پیشرفتهتر با سیستم گیره خودکار.
ویژگیها:
سرعت بیشتر
دقت و تکرارپذیری بالا
مناسب خطوط تولید یا تیراژ بالا
4. روتاری حلقهزن (Ring Rotary)
طراحیشده برای حکاکی روی حلقه و النگو.
ویژگیها:
امکان حک از داخل و خارج حلقه
دقت بسیار بالا
محور بسیار ظریف
نحوه عملکرد روتاری
در سیستم فایبر مارکینگ، لیزر نقاط را یکییکی روی سطح میتاباند. در اجسام استوانهای، اگر قطعه ثابت بماند، نوشته کشیده یا بههمریخته نمایش داده میشود.
روتاری با چرخاندن یکنواخت قطعه باعث میشود:
سطح در هر لحظه زیر نقطه فوکوس قرار گیرد
زاویه تابش ثابت بماند
طرح به شکل نوار خطی روی محیط جسم باز شده و حکاکی شود
نرمافزار EzCad با استفاده از تنظیماتی مثل قطر قطعه، سرعت چرخش و زاویه استپ، حرکت روتاری را با لیزر هماهنگ میکند.
کاربردهای روتاری
در صنایع مختلف مورد استفاده قرار میگیرد، از جمله:
*صنایع تبلیغاتی
حک لوگو روی خودکار
نام روی پاوربانک و استوانههای فلزی
لیوانهای فلزی و ترموس
*صنایع زیورآلات
حک نام یا طرح روی حلقه
حکاکی داخل النگو
حک روی قطعات کوچک گرد
*صنایع پزشکی
حک سری ابزارهای جراحی
شمارهگذاری قطعات استریل استوانهای
*صنعت خودرو و قطعات صنعتی
حک سریال روی بوشها
حک شماره فنی روی شفت و بلبرینگ
مزایای استفاده از روتاری
1. دقت بالا
چرخش حسابشده موتور استپر باعث میشود نوشته در کل محیط جسم دقیق و یکدست باشد.
2. امکان حک ۳۶۰ درجه
میتوان کل محیط یک قطعه را بدون توقف و جابهجایی دستی حک کرد.
3. جلوگیری از کج بودن یا انحراف حک
بدون روتاری، طرح روی قطعات گرد کشیده یا شکسته میشود. روتاری این مشکل را کاملاً از بین میبرد.
4. افزایش سرعت و کیفیت تولید
در کارهای سری و تیراژ بالا (مثل حک روی صدها لیوان یا خودکار) استفاده از روتاری بسیار مهم است.
5. انعطاف بالا در انواع قطعات
از قطعات ظریف مثل انگشتر تا قطعات سنگین صنعتی را میتوان با آن حکاکی کرد.
نکات مهم در استفاده از روتاری
قطر قطعه را دقیق وارد کنید؛ کوچکترین اشتباه باعث کشش یا فشردگی طرح میشود.
فوکوس باید دقیق باشد؛ تغییر ارتفاع باعث افت کیفیت میشود.
سرعت چرخش متناسب با جنس قطعه تنظیم شود.
لقزدن قطعه خطرناک است؛ نوشته کج میشود.
در قطعات بلند، تراز روتاری اهمیت زیادی دارد.
برای لیوانهای دوجداره از روتاری غلطکی استفاده کنید.
جمعبندی
روتاری یکی از ابزارهای ضروری در لیزر فایبر مارکینگ برای حکاکی روی سطوح گرد است. با توجه به گسترش نیازهای صنعتی و تبلیغاتی، استفاده از انواع مختلف روتاری مثل سهنظامی، غلطکی و حلقهزن امکان حکاکی دقیقتر، سریعتر و بدون خطا را فراهم میکند. شناخت مزایا، تنظیمات و کاربردهای آن میتواند راندمان کاری را در کارگاهها یا خطوط تولید بهطور قابل توجهی افزایش دهد.
