گالوانومتر آینه شامل یک کویل طولانی با پوشش مسی با پوشش ابریشم است. در قلب این کویل، در یک اتاق کم هوا، یک آینه دور کوچک با یک فیبر یکپارچه از دیوار ابریشم آویزان شده است، و چهار آهن ریز کوچک به سمت پشت آن سیمانی شده است. پرتو نور از یک لامپ بر روی آینه پرتاب می شود و آن را بر روی یک صفحه سفید یا مقیاس چند فوت دور، منعکس می کند، جایی که یک نقطه روشن از نور تشکیل شده است. هنگامی که جریان در دستگاه وجود ندارد، نقطه نور در موقعیت صفر روی صفحه نمایش ثابت می ماند. اما زمانی که یک جريان از طريق تراورس از طريق سيم طولي سيم عبور می کند، آهنرباهای معلق خود را به صورت افقی از وضعيت گذشته خود می چرخانند، آینه با آنها تساوی دارد و پرتو نور در امتداد صفحه به سمت یک طرف یا دیگر ، با توجه به ماهیت فعلی. اگر جریان الکتریسیته مثبت به سمت راست صفر برسد، جریان منفی منحنی به سمت چپ صفر میرسد و برعکس. هوا در محفظه کوچکی که در اطراف آینه قرار دارد، به صورت خوابیده فشرده می شود، به طوری که مانند یک کوسن عمل کند و جنبش آینه را خنثی کند. از این رو، سوزن در هر انحراف در حال چرخش بی حرکت است و سیگنال های جداگانه به طور ناگهانی ارائه می شوند. در ایستگاه دریافتی، جریان ورودی از کابل به سادگی از طریق سیم پیچ عبور می کند قبل از اینکه به زمین ارسال شود، و نقطه نور سرگردان روی صفحه نمایش به وضوح تمام تغییرات آن را به کارمند نشان می دهد، که به دنبال، تفسیر می کند اینها، و کلمه ی کلمه ی پیام را می شکند وزن کوچک آینه و مغناطیسی که بخش حرکتی این وسیله را تشکیل می دهند و محدوده ای که حرکات دقیقه آینه می تواند بر روی صفحه نمایش توسط نور منعکس شده نور، که به عنوان یک دست یا اشاره گر طولانی عمل می کند، بزرگ شود ، گالوانومتر آینه را به طرز شگفت انگیزی حساس به جریان، مخصوصا در مقایسه با سایر انواع دریافت ابزارها، ارائه می دهد. پیام ها را می توان از طریق یک کابل اقیانوس اطلس به ایالات متحده از طریق یک کابل اقیانوس اطلس فرستاد و دوباره از طریق دیگر فرستاده شده و در گالوانومتر آینه دریافت شد، جریان الکتریکی که از یک باتری اسباب بازی ساخته شده از یک گلدان نقرهای خانم، یک دانه روی و یک قطره آب اسیدی شده است.
مزیت عملی این ظرافت فوق العاده این است که امواج سیگنال جریانی ممکن است به هم نزدیک شوند به طوری که نزدیک به تقریبا به طور کامل به یکدیگر متصل شوند، و تنها افزایش و سقوط خیزهای آنها، مانند ریزش در سطح جریان جریان، و اما نقطه نور به هر کدام پاسخ می دهد. جریان اصلی جریان فعلی، البته صفر نقطه را تغییر می دهد، اما در بالای این تغییر محل، نقطه ای از نوسانات لحظه ای جریان است که سیگنال های فردی پیام را تشکیل می دهد. با این حرکت صفر و افزایش و کاهش بسیار کمی در جریان تولید شده توسط سیگنالینگ سریع، ابزارهای معمولی خطوط زمین برای کار بر روی کابل های طولانی کاملا غیر قابل استفاده هستند.
گالوانومتر کویل متحرک
گالوانومتر کوپلینگ متحرک به طور مستقل توسط مارسل دپرس و ژاک-آرسن d’Arsonval در حدود 1880 توسعه داده شد. گالوانومتر Deprez برای جریان های بالا توسعه داده شد، در حالی که D’Arsonval برای اندازه گیری جریان های ضعیف طراحی کرد. بر خلاف گالوانومتر کلوین، در این نوع گالوانومتر، آهنربا ثابت است و کویل در شکاف مغناطیسی معلق است. آینه ای که به قاب آجری متصل می شود، همراه با آن می چرخد. این شکل ابزار می تواند حساس تر و دقیق باشد و گالوانومتر کلوین را در بیشتر برنامه ها جایگزین می کند. گالوانومتر کویل متحرک عملا به زمینه های مغناطیسی محیط ایمن است. یکی دیگر از ویژگی های مهم این است که خود مغناطیسی ایجاد شده توسط نیروهای الکترومغناطیسی به علت جریان های القا شده در کویل با حرکت آن میدان مغناطیسی است. اینها متناسب با سرعت زاویه ای سیم پیچ هستند.

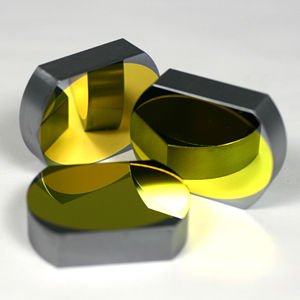

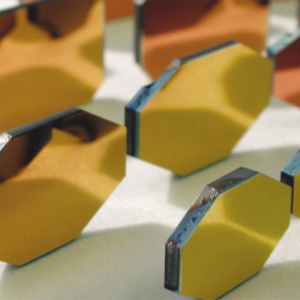

در زمان های مدرن، گالنومترهای آینه با سرعت بالا در نشان می دهد که نور لیزر برای حرکت پرتوهای لیزر و ایجاد الگوهای هندسی رنگارنگ در مه در اطراف مخاطب استفاده می شود. چنین گالوانومترهای آینه ای با سرعت بالا در صنایع برای سیستم های مارک لایسنس برای همه چیز از ابزارهای دستی لیزر اچ، ظروف و قطعات به ورقه های نیمه هادی دسته بندی شده در ساخت دستگاه نیمه هادی ثابت شده است . آنها معمولا جهت نشان دادن X و Y در نشانگرهای لیزری Nd: YAG و CO 2 را کنترل می کنند تا موقعیت نقطه لیزر قدرت مادون قرمز را کنترل کنند. تصفیه لیزری ، پردازش لیزر و تهیه ویسكوفری همه ی مناطق صنعتی است كه در آن گالوانومترهای آینه با سرعت بالا می توان یافت.
این گالوانومتر کویل متحرک عمدتا برای اندازه گیری جریانهای بسیار کم و یا کم نظم 10 -9 A استفاده می شود.
برای خطی کردن میدان مغناطیسی درون کویل در محدوده حرارتی گالوانومتر، طراحی d’Arsonval یک سیلندر آهن نرم در داخل کویل بدون لمس آن قرار می گیرد. این به جای یک میدان خطی موازی یک میدان شعاعی ثابت را فراهم می کند.
